산업 및 자동차 분야에 적합한 고무 충격흡수제를 선택하는 방법

산업 및 자동차 분야에 적합한 고무 충격흡수제를 선택하는 방법

올바른 선택고무 충격흡수기 단순히 치수나 경도를 맞추는 것만으로는 충분하지 않습니다. 산업용 및 자동차 응용 분야에서는 부품이 특정 하중, 진동 수준, 온도 및 환경 조건에서 안정적으로 작동해야 합니다. OEM 제조 관점에서 볼 때, 선택 과정은 먼저 작동 조건을 파악한 뒤, 그에 적합한 고무 소재와 부품 설계를 결정하는 방식으로 진행되어야 합니다.

고무 충격흡수기는 무엇인가요?

고무 충격흡수기는 충격, 진동 및 기계적 에너지 전달을 감쇠하는 데 사용되는 엘라스토머 소재의 부품입니다. 설계에 따라 고무 마운트, 부싱, 진동 댐퍼, 절연 패드 또는 맞춤형 감쇠 부품으로 활용될 수 있습니다.

고무는 하중 하에서 변형될 수 있으며, 점탄성 거동을 통해 기계적 에너지의 일부를 소산할 수 있기 때문에 이러한 응용 분야에 적합합니다. 그NASA 엘라스토머용 기계 설계 핸드북탄성 고분자 재료와 그들이 충격 및 진동 차단에 활용되는 방식에 대한 상세한 정보를 제공합니다.

고무 충격흡수기는 어떻게 작동할까요?

진동이나 기계적 힘이 가해지면 고무는 변형된 뒤 원래의 형태로 되돌아갑니다. 이 과정에서 일부 에너지는 탄성적으로 저장되고, 또 다른 일부는 내부 감쇠에 의해 열로 소산됩니다.

그러나 고무의 성능은 일정하지 않습니다. 동적 강성과 감쇠는 주파수, 온도, 예압 및 변형에 따라 변화할 수 있습니다. 그ISO 10846-1 표준진동 차단을 위해 사용되는 탄성 부재의 진동-음향 전달 특성을 측정하기 위한 원칙을 제시한다.

이 때문에 경도만을 기준으로 고무 충격흡수재를 선택하는 것은 종종 부족합니다.

선정을 위한 핵심 요인

하중 및 변형

먼저 정적 하중과 동적 하중을 파악하는 것부터 시작하십시오. 압축, 전단, 인장 및 복합 하중은 각각 서로 다른 결과를 초래할 수 있습니다.

예를 들어, 산업용 기계의 마운트는 주로 압축 하중을 받는 반면, 자동차용 부싱은 반복적인 압축 및 전단 하중을 받을 수 있습니다. 따라서 설치 방향과 예상 변형은 작동하중과 함께 종합적으로 고려되어야 합니다.

진동 주파수

모터, 엔진, 펌프, 압축기 등 각종 기계는 서로 다른 진동 주파수와 진폭을 발생시킬 수 있습니다.

한 주파수에서 우수한 성능을 발휘하는 고무 부품이라도 다른 주파수에서는 다르게 작동할 수 있습니다. 따라서 적용 환경에 지속적인 진동이나 고주파 진동이 포함되는 경우에는 동적 강성과 감쇠 특성을 반드시 고려해야 합니다.

고무 재료

재료 선정은 작동 환경과 요구되는 성능을 기반으로 이루어져야 합니다.

이는 일반적인 지침에 불과하며, 최종 성능은 화합물의 제형에도 따라 달라질 수 있습니다.ISO/TR 17051 가이드라인NR, SBR, NBR, CR 및 EPDM을 포함한 여러 일반적인 고무 재료에 대한 지침을 제공합니다.

온도 및 환경

온도와 환경 노출은 고무의 성능에 큰 영향을 미칠 수 있습니다. 엔진, 모터, 배기 시스템 또는 실외 장비 근처에 설치된 부품은 열, 오일, 연료, 물, 화학물질, 오존 또는 자외선에 노출될 수 있습니다.

따라서 고무 컴파운드는 단순히 일반적으로 사용되는 소재를 선택하는 것이 아니라, 실제 작동 환경에 맞게 선정해야 합니다.파커 O-링 핸드북엘라스토머의 물성, 내온성 및 화학적 호환성에 관한 유용한 비교 정보를 제공합니다.

산업용 대 자동차용 응용 분야

산업용 및 자동차용 고무 충격흡수장치는 동일한 기본적인 감쇠 원리를 적용하지만, 종종 서로 다른 설계 요구사항을 갖습니다.

산업용 응용 분야에서는 주로 진동 차단, 장비 보호, 반복 하중에 대한 내성 및 작동 환경에 대한 저항성이 중점적으로 고려됩니다. 자동차 부품의 경우, 지속적인 움직임, 제한된 설치 공간, 온도 변화 및 복합 하중을 견뎌내야 할 수 있습니다.

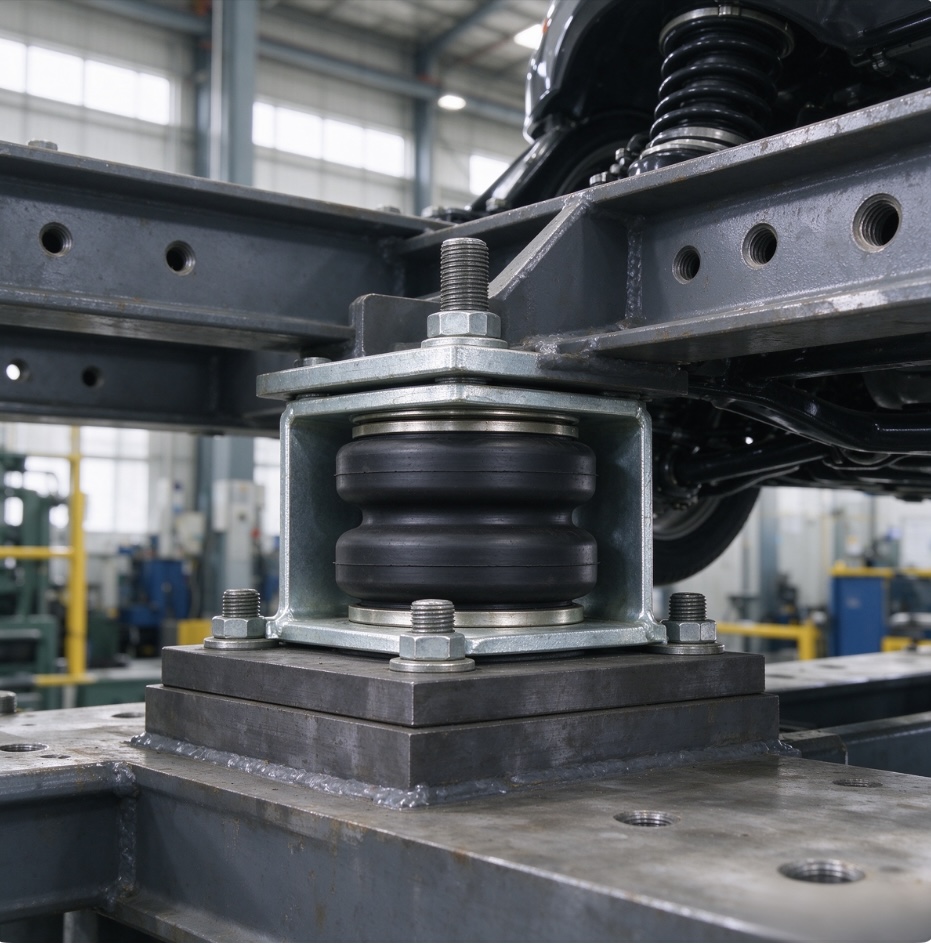

예를 들어, 산업용 마운트는 주로 기계와 이를 지지하는 구조물 간의 진동을 차단하는 데 사용되는 반면, 자동차용 부싱은 연결된 부품들 간의 상대적 움직임을 제어하면서 동시에 진동과 소음을 감소시키는 역할을 합니다.

맞춤형 고무 충격흡수장치는 언제 필요할까요?

표준 부품으로는 요구되는 치수, 하중, 장착 조건 또는 환경 조건을 충족할 수 없을 때에는 맞춤형 고무 충격흡수제가 유용합니다. OEM 및 산업용 응용 분야에서는 고무 재료, 경도, 치수, 금속 인서트, 그리고 압축 또는 전단 성능 등에 대한 맞춤화가 가능합니다.

예상 하중, 진동 조건, 작동 온도 및 설치 요구사항을 제공하면 제조업체가 적합한 솔루션을 보다 효율적으로 개발할 수 있습니다.

최종 고찰

고무 충격흡수제를 선택할 때는 제품명보다는 실제 적용 조건을 먼저 고려해야 합니다. 하중, 진동 주파수, 변형량, 고무 재료, 온도, 환경 노출 및 설치 조건 등은 모두 성능에 영향을 미칩니다.

산업용 및 자동차 분야에서, 명확히 규정된 사양은 제조업체가 보다 적합한 부품을 개발하고 불필요한 설계 변경을 줄이는 데 기여합니다. 표준 제품으로는 요구사항을 충족할 수 없는 경우, 맞춤형 고무 충격흡수장치는 재료 선택, 형상 설계 및 장착 방식 등에서 더욱 높은 유연성을 제공할 수 있습니다.

참고문헌

1. 다로우, M., 및 조르지, E.탄성체를 위한 기계 설계 핸드북. NASA 계약업체 보고서 3423, 미국항공우주국, 1981년.

2. 국제표준화기구.ISO 10846-1:2008 — 음향 및 진동 — 탄성 부재의 진동-음향 전달 특성에 대한 실험실 측정 — 제1부: 원칙 및 지침. ISO, 2008.

3. 국제표준화기구.ISO/TR 17051:2020 — 가황 고무 — 재료 규격에 관한 지침. ISO, 2020.

4. 국제표준화기구.ISO 1629:2025 — 고무 및 라텍스 — 명명법. ISO, 2025.

5. 파커 한니핀 코퍼레이션.O-링 핸드북. 파커 하니핀.
