고무 가스켓 – 정적 및 동적 밀봉 부품 안내

엔지니어들은 항상 적합한 밀봉 부품을 선택하는 데 어려움을 겪습니다. 매일 설계도를 검토하고, 유지보수 매뉴얼을 펼치며, 생산 현장을 둘러봅니다. 플랜지에서 누수가 발생하고, 실린더가 고장 나며, 축이 마모되는 경우가 종종 있습니다. 그 원인은 대개 잘못된 밀봉 부품의 선택입니다. 이 안내서는 고무 가스켓, 더스트 시일, V시일, O링 등 다양한 밀봉 제품 중에서 적합한 것을 선택할 수 있도록 실제 사례를 제시합니다.

정지 상태 조인트용 정적 밀봉

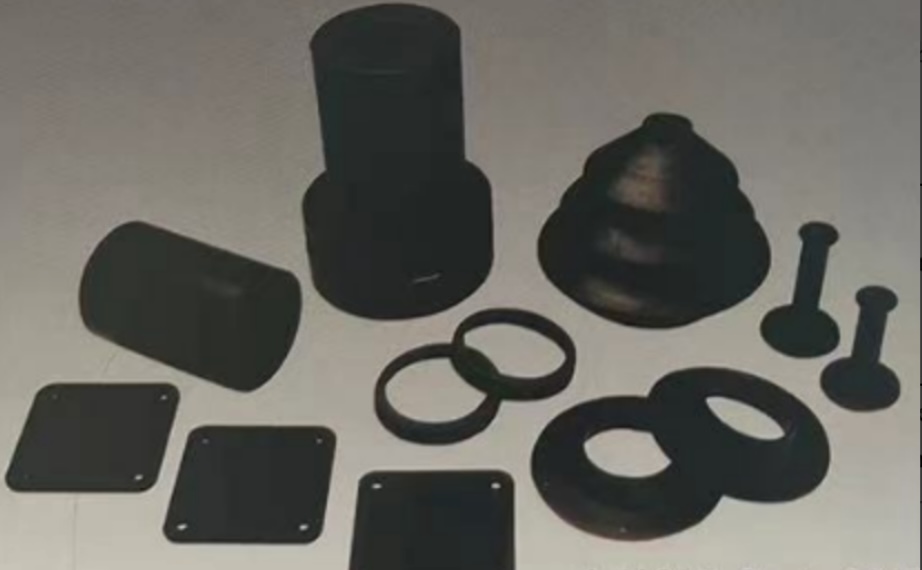

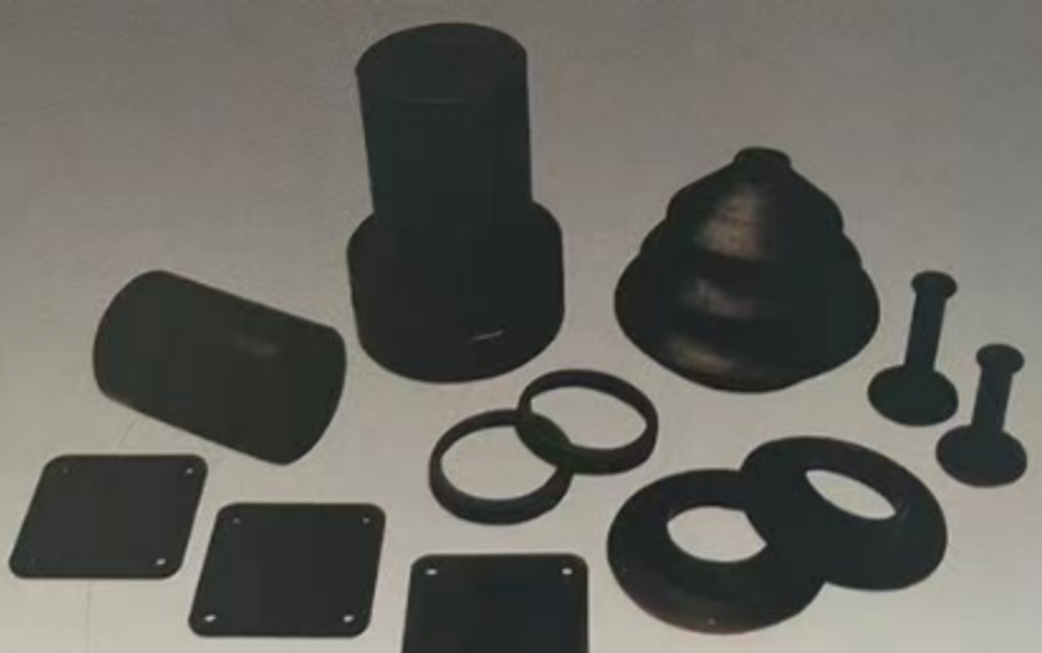

펌프 하우징을 생각해 보세요. 볼트로 고정된 두 개의 금속 표면이 있습니다. 겉보기에는 평평해 보이지만 현미경으로 보면 긁힘, 공구 자국, 미세한 홈으로 가득합니다. 유체는 이러한 틈새로 스며듭니다. 이때 고무 개스킷을 끼워 넣습니다. 볼트를 조이면 개스킷이 압축되어 이러한 미세한 틈새로 흘러 들어가 누출을 막습니다. 펌프 하우징, 밸브 커버, 파이프 플랜지, 점검 패널 등에 사용할 수 있습니다. 넓은 면적이나 불규칙한 모양에도 문제없습니다. 밀봉이 필요한 두 개의 고정된 표면에는 고무 개스킷이 적합한 경우가 많습니다. 단, 움직이는 부품에는 사용하지 않아야 합니다.

왕복 및 회전 축용 동적 밀봉

이제 굴삭기의 유압 실린더를 생각해 보세요. 로드는 실린더 안팎으로 움직이며, 실린더 내부로 들어왔다 나갔다 합니다. 먼지, 진흙, 모래가 사방에 널려 있죠. 이런 오염물질이 로드 씰을 통과하면 실린더 벽에 흠집이 생기고 피스톤이 파손되어 전체 장치가 망가집니다. 이럴 땐 무엇을 추가해야 할까요? 바로 더스트 씰입니다. 더스트 씰은 유압 실린더, 공압 액추에이터, 리니어 가이드 등 먼지에 노출되는 모든 왕복축에 필수적입니다.

먼지 방지 씰은 주 압력 씰의 외부에 설치하십시오. 이 씰의 역할은 이물질 유입을 막는 것이지, 가두는 것이 아닙니다. 유연한 립이 로드가 후퇴할 때마다 로드를 깨끗하게 닦아줍니다. 진흙, 모래, 물방울 등을 긁어내어 제거합니다. 장비가 먼지가 많거나 진흙이 많거나 습한 환경에서 작동하는 경우, 먼지 방지 씰을 설치하면 장비 수명이 크게 연장됩니다. 먼지 방지 씰은 오염 방지의 첫 번째 방어선입니다. 압력 씰보다 마모가 빠르므로 정기적으로 교체해야 합니다.

그렇다면 회전축은 어떨까요? 전기 모터, 기어박스, 컨베이어 롤러 등은 고속으로 회전하며, 정렬이 어긋나거나 마모로 인해 표면이 거칠어지는 경우가 많습니다. 일반적인 립 씰은 과열되거나 소음이 발생하고 쉽게 파손됩니다. 이러한 경우에는 다른 형상의 씰이 최적의 성능을 발휘합니다. V형 씰은 정렬 불량, 런아웃 또는 거친 표면을 가진 회전축에 적합합니다.

V자형 단면은 매우 독창적입니다. 축이 회전하면 원심력이 작용하여 씰 립이 바깥쪽으로 밀려납니다. 씰 립은 상대면과 거의 접촉하지 않으므로 마찰이 최소화됩니다. 이러한 형상은 펌핑 작용을 일으켜 이물질을 씰에서 밀어냅니다. 꽉 조일 필요 없이 축에 끼우기만 하면 자동으로 중심을 잡습니다. 전기 모터, 기어박스 입/출력 축, 농기계, 컨베이어 롤러 등에 사용할 수 있으며, 최대 초속 20m의 축 회전 속도를 견딜 수 있습니다. 다른 씰이라면 파손될 수 있는 각도 오차에도 견딜 수 있습니다. 설치가 간편하고 특수 공구가 필요하지 않습니다.

다양한 응용 분야에 활용되는 범용 O링

그렇다면 가장 보편적인 밀봉 부품은 언제 사용될까요? 바로 모든 곳에서입니다. O링은 거의 모든 분야에서 기본적으로 사용되는 밀봉 부품으로, 유압 실린더, 공압 밸브, 퀵 커넥터, 유체 연결부 등 수많은 정적·동적 응용 분야에서 널리 쓰입니다. 그 작동 원리는 간단합니다: 제어된 변형입니다. 홈을 가공한 뒤 O링을 삽입하고, 맞물리는 부품과 함께 압축하면 됩니다. 원형 단면이 평평해지면서 두 개의 밀착 접촉면이 형성됩니다. 내부 압력이 O링을 저압 쪽으로 밀어내어 접촉 압력을 증가시키므로, 자체 에너지 증폭 효과가 발생합니다. 진공부터 고압까지 적용 가능하며, 적절한 재료를 선택하면 -50℃부터 200℃까지의 온도 범위에서도 사용할 수 있습니다. 홈만 있다면 대부분의 경우 O링이 잘 맞을 것입니다.
